AG500-v2 Retro Edition
2K@60HZ高清屏幕的HUB多功能扩展坞

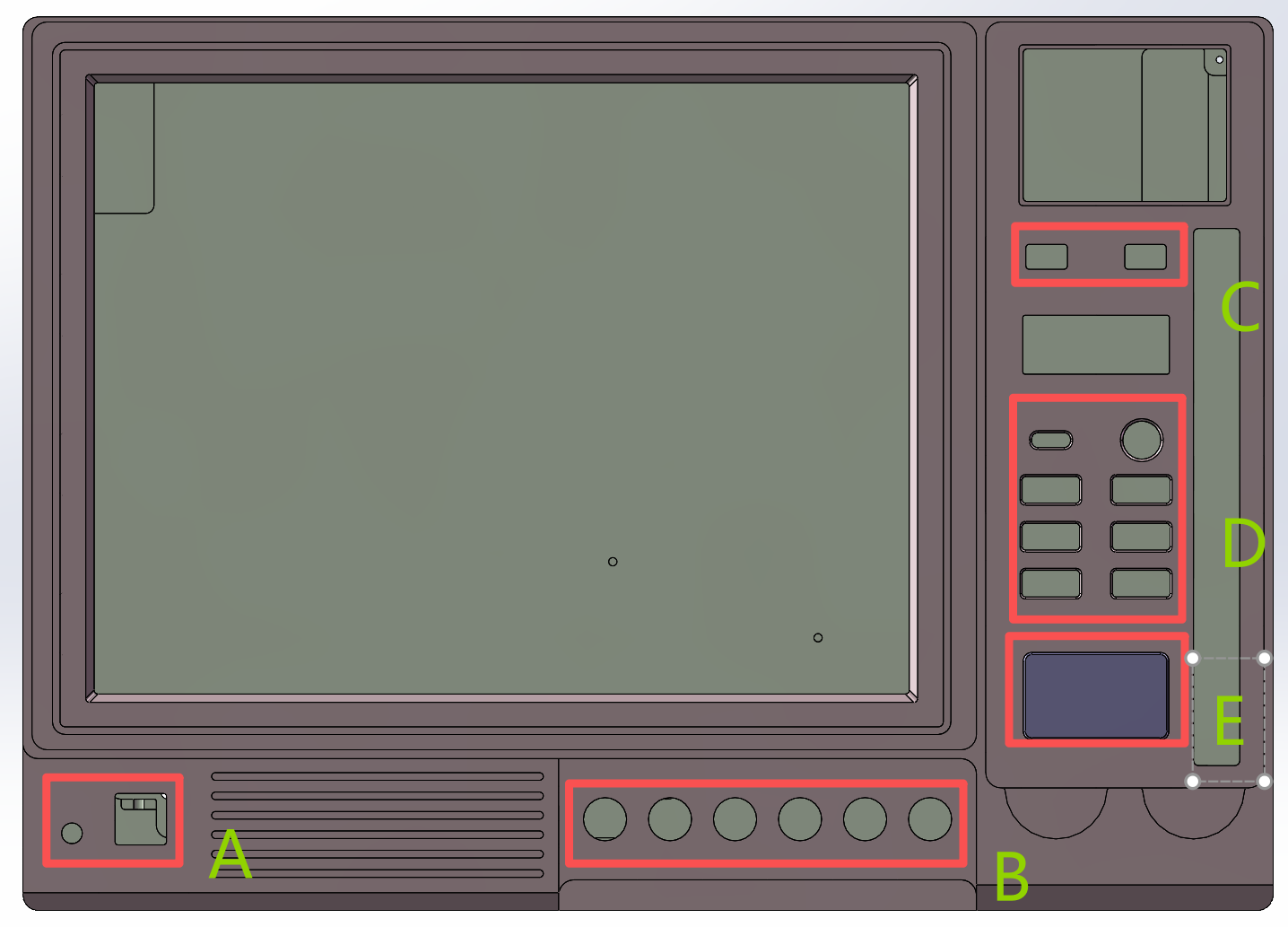

红外开关
左侧圆孔为TV模式红外接收接口，遥控器在70°范围内均可使用。
方形按键为设备总电源开关，点按开启后指示灯亮起；未开机状态下，右侧D区接口仍可正常使用。
按键开关
【选配HDMI版本】：从左至右为 TV开关、HDMI信源切换、+、OSD菜单、-、返回
【未选HDMI版本】：从左至右为 TV开关、小屏开关、+、OSD菜单、-、返回
接口与扩展模块
接口顺序（left→右 / 上→下）：Type-C、指纹模块、USB-A ×4。
最下方两组USB-A为TV模式专用接口，支持U盘、手柄等外设连接使用。
磁吸铭牌
兼容M铭牌，采用磁吸式固定设计，无需螺丝工具，可轻松拆卸与更换。
信号输入
背面输入：Host连接电脑USB，Power连接供电（手机PD快充头）插反有烧毁风险，人为原因不做质保；
HDMI接口可接入标准HDMI设备，通过前面板按键切换信源（选配功能）。
产品说明
产品定位带屏幕的HUB多功能扩展坞，搭载自主开发6层沉金PCB板卡，支持三种工作模式：电脑副屏、TV模式、游戏模式，后两者可脱离电脑独立使用；设备前置USB3.2+USB2.0接口与指纹模组，支持全局开关一键关闭供电，配备2K@60HZ主屏+2.4寸小屏双屏显示，搭载高精度独立驱动UV电平表，集成DVD-RW驱动器，机身内置JBL或哈曼扬声器*2。
常见问题 FAQ
💡 提问的艺术 The Art of Asking
提问前请先查阅使用说明，大部分问题均可快速找到答案。
引引自：《提问的艺术》Power Questions | 作者：安德鲁·索贝尔 | 好问题来自充分准备
1. 设备必须连接电脑才能使用吗？
不是。电脑副屏模式需要连接电脑；TV模式与游戏模式可脱离电脑独立运行。
2. 后端接口插反会有什么后果？
Host和Power接口插反会存在烧毁设备的风险，因插反导致的损坏不在质保范围内，接线时请务必确认接口。
3. 副屏模式不显示怎么办，需要安装驱动吗？
设备支持 Windows、Mac、安卓，也支持手机端 HUB 扩展、投屏。正常连接电脑后会自动安装驱动。（根据网络状态大概2-3分钟）
若未正常显示，可检查系统驱动自动更新服务是否启动，或使用第三方驱动工具安装。（推荐360驱动大师 无广告 无插件）
Windows可实现免驱自动安装，其他OS需手动安装驱动，可联系群管理G80-9009。
副屏模式非兼容性极差的一线通方案，AG500 v1 v2可兼容Win7以上99.9999999999999999%台式机、笔记本。
4. 小屏内容可以自定义吗？
支持自定义。可通过官方工具一键生成图片、动画素材，小屏按键可完成切换、确认、返回等操作，同时支持OTA更新。
5. TV模式下可以使用哪些外设？
可使用下方USB-A*2接口，支持U盘、游戏手柄、键盘等标准USB外设。
6. 设备支持多大分辨率的屏幕？
主屏为2K@60Hz高清分辨率，小屏为2.4寸显示屏幕，双屏独立驱动。
7. 如何在副屏和TV、Game模式切换？
B区按键可实现模式切换，键位可参考上方B区介绍。如未能切换，请确认B区左1按键处于按下状态。
左1按键为TV、Game开关，如只使用副屏模式可关闭，降低整机功耗与发热量。
8. 如何切换不同信号源？（选配支持）
通过B区按键循环切换（切换时黑屏约1秒属正常现象），支持：副屏信号源、TV信号源、外部信号源。
• 信源切换会自动跳过当前无信号信源，举例：
• 副屏模式 → 外部信源：需按2次（TV开关处于开启状态）
• 副屏模式 → 外部信源：需按1次（TV开关处于关闭状态）
• TV信源 → 外部信源：需按1次
9. 指纹识别功能如何使用？
设备集成指纹模块，支持快速登录、身份验证；默认自动驱动，无法识别可开启Windows更新修复或第三方驱动工具。
Windows Hello 需使用非管理员账号（微软安全限制），点击查看 Windows Hello 设置教程。
10. 副屏模式支持Mac系统吗？
支持。并且是目前 Mac M系列芯片只能扩展一个屏幕 的 唯一稳定解决方案，不占用系统“Mac唯一的原生视频通道”的限制，M1/M2/M3 均可正常使用。
11. AG500-v2对于供电有什么要求？
请使用标准 PD 快充充电头，支持 12V 输出档位（可查看充电头铭牌）。
仅支持 5V 或 9V 的充电头无法正常使用。（整机峰值功耗14W，无需考虑充电头输出电流值）
12. 只使用TV、Game模式，需要如何插线？
仅需插入Power 供电接口，Host 接口无需连接任何线缆。
13. 游戏系统怎么启动？
自备一个U盘，优先使用 USB3.0接口，容量至少 16G。
游戏系统镜像下载： 点击复制百度网盘链接
根据U盘大小选择对应img文件下载（16G游戏数量足矣），网盘内包含烧录教程，烧录会格式化U盘，请确认U盘内无重要文件。
首次启动需点击TV模式下的游戏切换图标，后续U盘插入状态开机会自动进入游戏模式，首次启动释放加载文件会稍久。
14. TV模式下插入USB设备无法识别怎么办？
请仔细查看上方 “接口与扩展模块部分”，必须使用 下方一组USB‑A接口 为TV专用接口。
15. 游戏模式没办法退出怎么办？
拔掉已经烧录游戏系统的U盘，插入U盘后开机默认会进入游戏系统。（烧录后首次使用，需使用TV模式下游戏切换图标）
16. AG500支持手机投屏吗？
V1 v2 均支持支持，副屏模式下支持安卓、iOS有线投屏；电视模式下支持无线投屏（WiFi投屏，需与手机处于同一局域网）。
17. TV模式无法配置WiFi怎么办？
在TV首页（Home）按遥控器 ↓ 方向键，打开文件夹内的设置图标，即可进入网络页面完成WiFi配置。（支持2.4G/5G）
18. TV模式下播放U盘视频文件出错？
通过野草助手、U盘、电脑随意安装一个视频播放器即可正常播放。
19. TV模式下如何更改壁纸？
在TV首页（Home）按遥控器 ↑ 方向键，调出上拉菜单，右侧壁纸屏保中可选择图库内置壁纸或自定义壁纸。
20. AG500如何调整角度？
AG500底部前后为不同高度硅胶垫，可通过调整前后安装方式实现两个角度的变化。（V1 V2均可）
